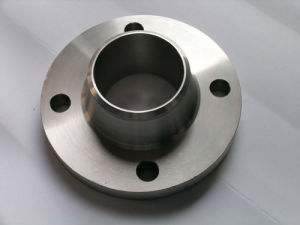

法蘭的選擇及安裝

　　一、規范要求

　　1、在實際中涉及到的相關標準有國內標準(GB /T 9112～9124、HG /T 20592、JB / T 74～86、SH3406等)、歐盟標準、美國標準、日本標準等，在法蘭選用時要注意標準統一、壓力級別配套(表現在法蘭大小一致，厚薄相同)。

　　2、CJJ94—2009(城鎮燃氣室內工程施工與質量驗收規范)

　　第4.3.15條第5點規定：當屋面管道采用法蘭連接時，在連接部位的兩端應采用截面積不小于6mm2的金屬導線進行跨接;當采用螺紋連接時，應使用金屬導線跨接。

　　第4.3.18條規定：法蘭的安裝位置應便于檢修，不得緊貼墻壁、樓板和管道支架;法蘭連接應與管道同心，法蘭螺孔應對正，管道與設備、閥門的法蘭端面應平行，不得用螺栓強力對口;應使用同一規格的螺栓，安裝方向應一致，螺母緊固應對稱、均勻;螺母緊固后螺栓外露螺紋宜為1～3扣，并應進行防腐處理(抹黃油)。

　　3、CJJ33—2005(城鎮燃氣輸配工程施工與驗收規范)

　　第5.3.4條規定：法蘭端面應與管道中心線垂直，當管道公稱直徑小于或等于300mm時，允許偏差值為1mm;當管道公稱直徑大于300mm時，允許偏差值為2mm。

　　第5.3.5條規定：法蘭連接時應保持平行，其偏差不得大于法蘭外徑的1.5%，且不得大于2mm，不得采用緊螺栓的方法消除偏斜;法蘭連接應保持同一軸線，其螺孔中心偏差不宜超過孔徑的5%，并保證螺栓自由穿入;螺栓與螺孔的直徑應配套，并使用同一規格螺栓，安裝方向一致，緊固后螺栓外露長度不應大于1倍螺距，且不得低于螺母;螺栓緊固后應與法蘭緊貼，不得有楔縫，需要加墊片時，每個螺栓所加墊片每側不應超過1個;法蘭與支架邊緣或墻面距離不宜小于200mm。
